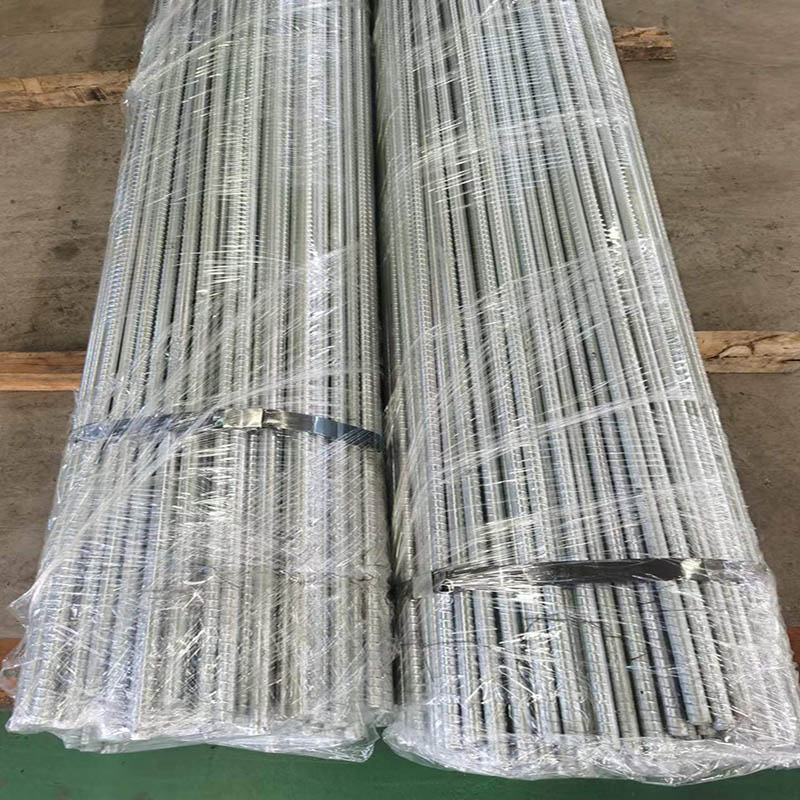

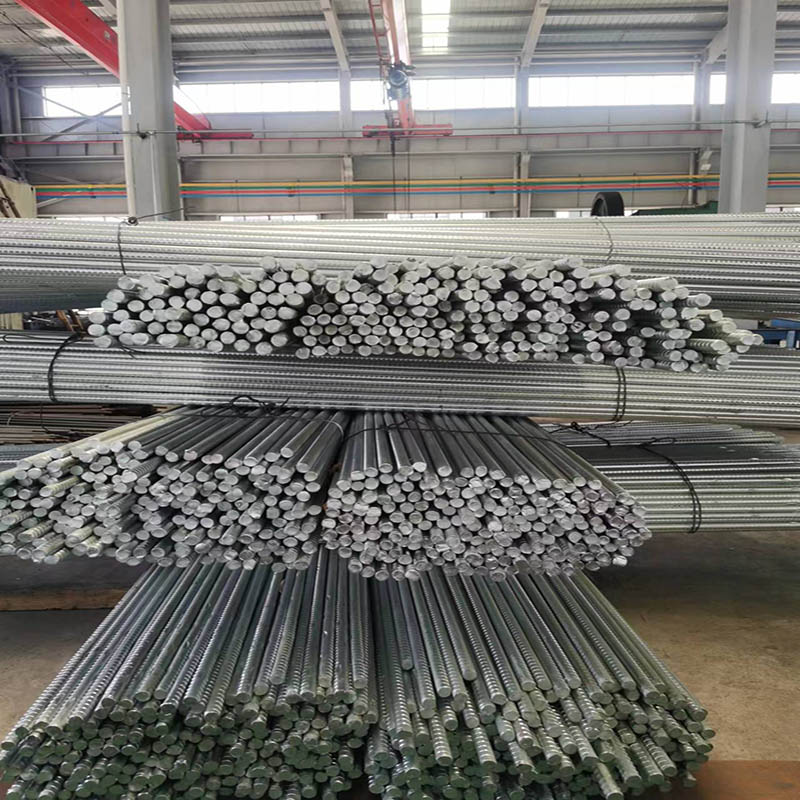

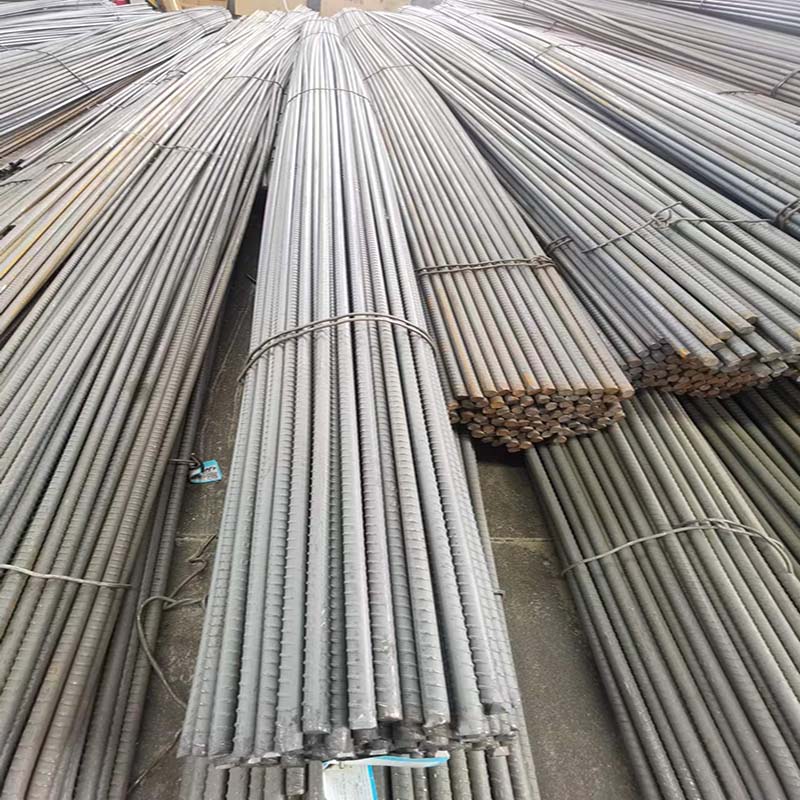

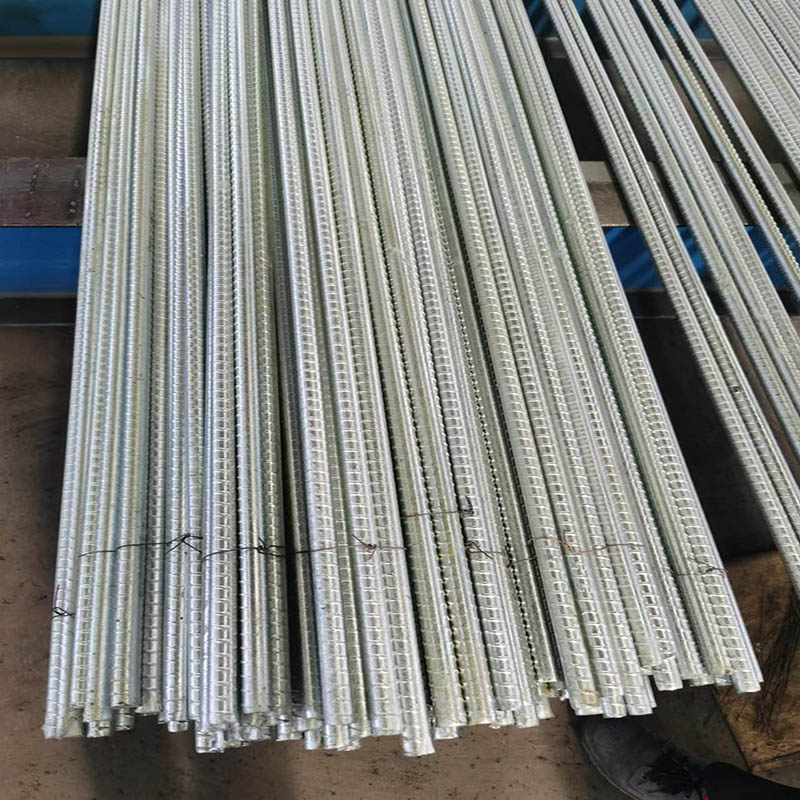

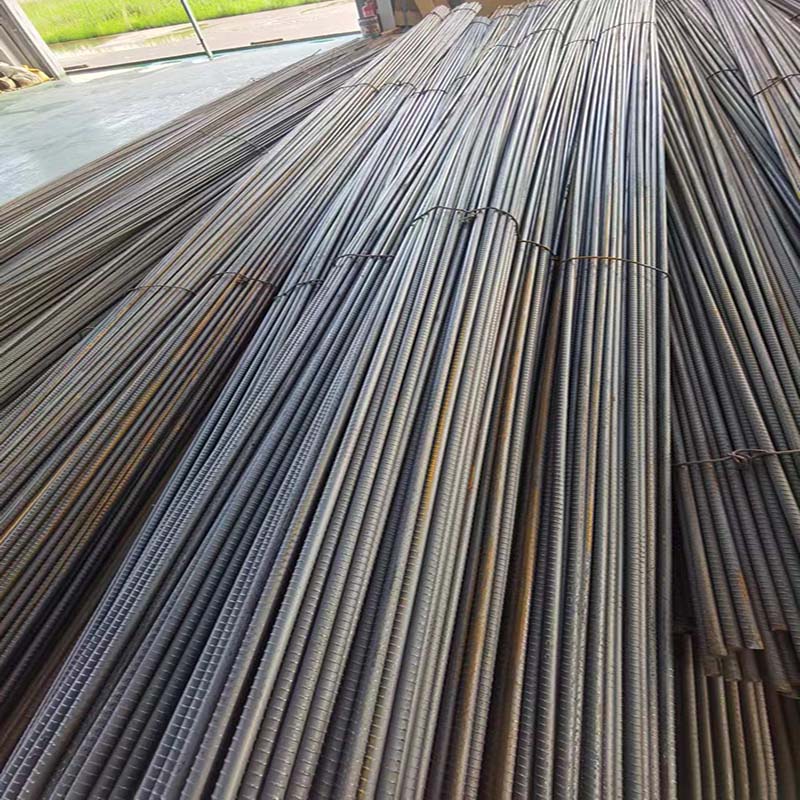

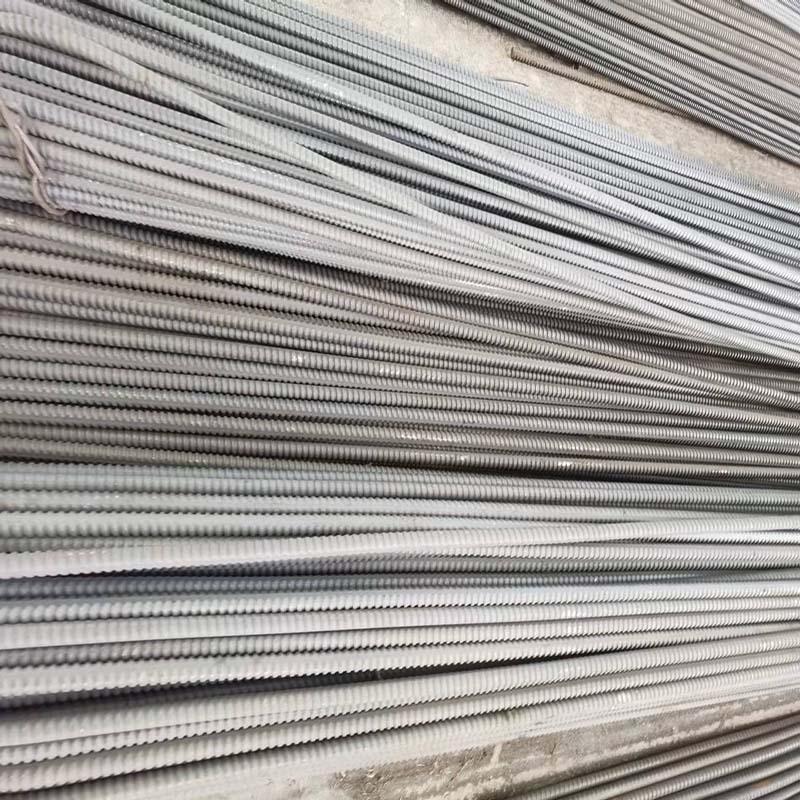

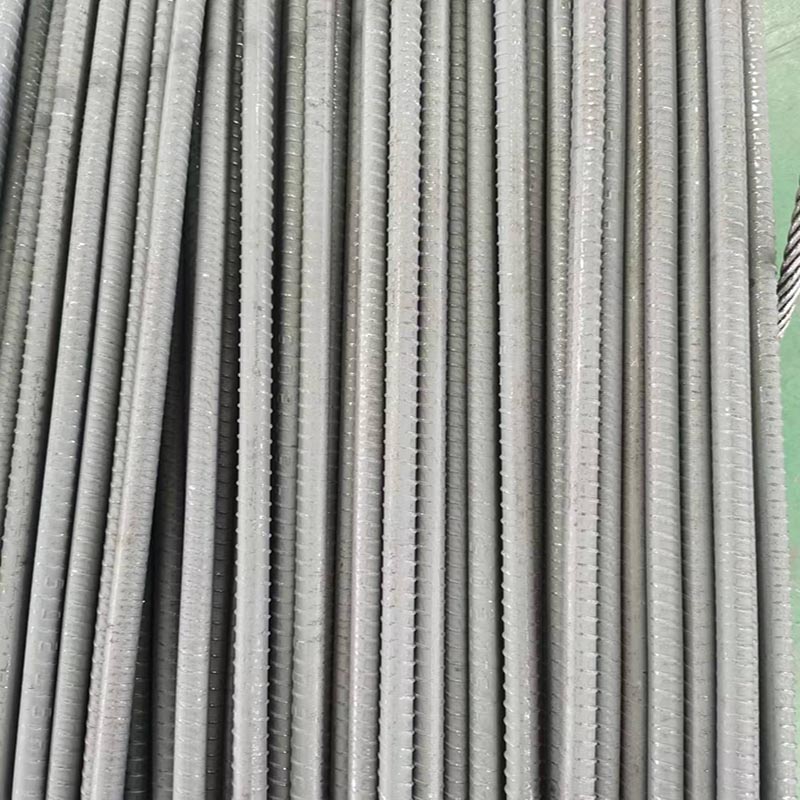

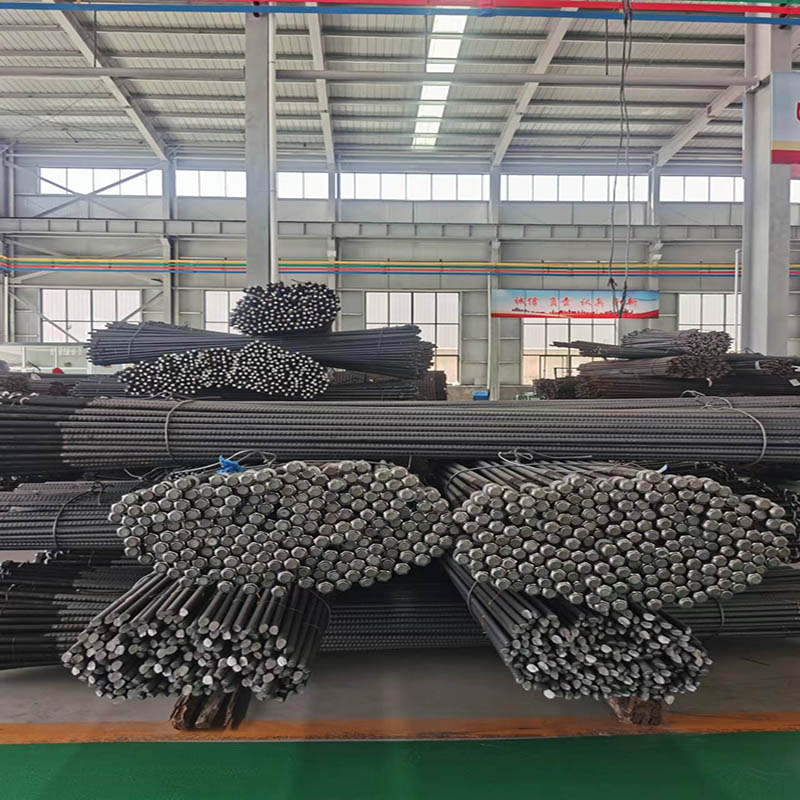

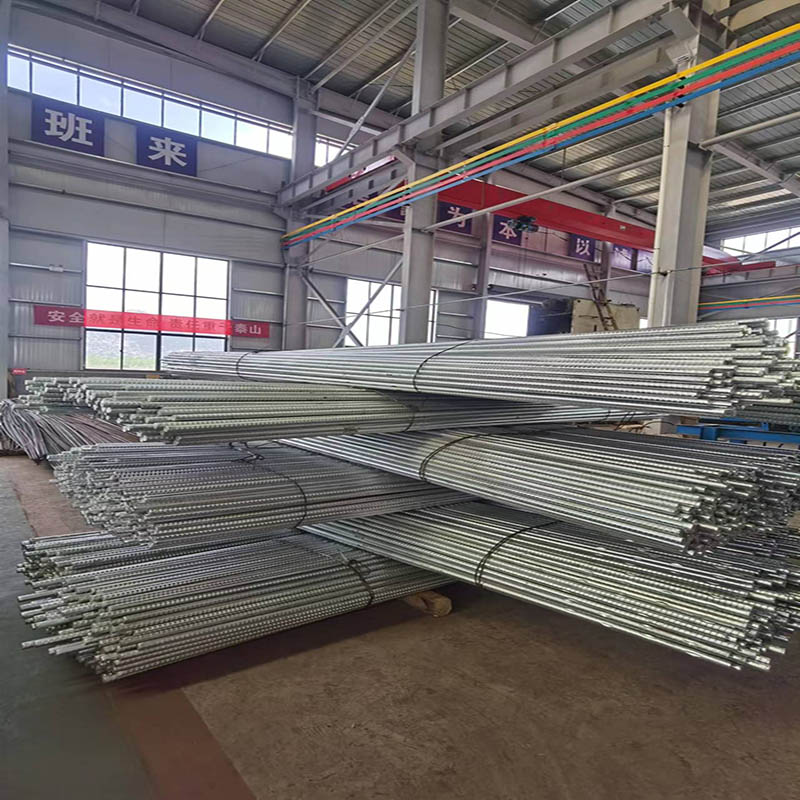

Vergalhões de mina de carvão

1. Visão geral do produto

As âncoras de resina representam um material de suporte geotécnico revolucionário. Combinando CMC Rebar Near Me (vergalhões de alta resistência de origem local), Coil Rebar (vergalhões em espiral) ou Concrete Steel Rods (barras de aço roscadas para betão) com agentes de ancoragem de resina especializados, formam um sistema eficiente de reforço de maciços rochosos. Este produto é particularmente adequado para túneis de minas de carvão, engenharia de túneis, suporte de taludes e aplicações similares. As suas principais vantagens incluem:

Ancoragem instantânea: a resina cura em apenas 3-5 minutos

Capacidade de carga ultra-elevada: as âncoras individuais atingem resistências à tracção superiores a 200 kN

Adaptabilidade ambiental: operacional de -20°C a +50°C

Em comparação com as ancoragens mecânicas tradicionais, as ancoragens em resina oferecem 300% mais de força de ligação. São particularmente adequadas para uma instalação localizada rápida com varões CMC Near Me, enquanto a flexibilidade dos varões helicoidais oferece vantagens únicas em túneis curvos.

2.º Princípio de funcionamento

As âncoras de resina realizam a transferência de força mecânica através de uma estrutura em “sandwich”:

Preparação para perfuração: as sondas de perfuração hidráulicas criam furos precisos (normalmente Φ28-32 mm)

Ativação do agente: Os cartuchos de resina de dois componentes (Componente A: poliéster insaturado + Componente B: agente de cura) são inseridos no fundo do furo

Inserção da haste: rode as hastes de aço de betão no orifício para fraturar e misturar o cartucho de resina

Reação de cura: a resina atinge a presa inicial em 3 minutos e a resistência total em 15 minutos

Distribuição de tensões: o intertravamento mecânico entre a superfície nervurada das hastes e a resina curada transfere as cargas de massa rochosa para estratos estáveis

A principal inovação reside na capacidade de obter um suporte contínuo ao utilizar barras de reforço helicoidais, reduzindo as juntas fracas e melhorando a estabilidade geral.

3. Estrutura e Materiais

Componentes principais:

Sistema de haste:

Material: aço de liga de alta resistência 20MnSiV (limite de elasticidade ≥500MPa)

Estrutura: Tipo rosca completa/âncora final, superfície tratada com roscas laminadas de grau HRB500

Especificações: Φ16-25 mm, comprimento 1,5-3 m (CMC Rebar Near Me oferece personalização)

Sistema de ancoragem:

Cartuchos de resina: enchimento de poliéster insaturado + areia de quartzo (diâmetro Φ23/28/35 mm)

Agente de cura: Peróxido de benzoílo (teor de 3-5%)

Componentes complementares:

Tabuleiro: chapa de aço Q235 estampada (120×120×10mm)

Porca: Porca anti-desaperto forjada em aço 45#

Para condições especiais, podem ser utilizadas barras compostas contínuas reforçadas com fibras (PRFV) fabricadas com barras de reforço em espiral, que oferecem 10 vezes mais resistência à corrosão.

4. parâmetro técnico

5. Principais Características

5.1 Desempenho de ancoragem revolucionário

Velocidade de cura 20 vezes mais rápida do que as âncoras à base de cimento

Resistência de ligação 3-5 vezes superior à das âncoras mecânicas

Suporta modos de comprimento total e âncora final

5.2 Vantagens da Construção Inteligente

Integrado com o inventário local CMC Rebar Near Me permite um ciclo rápido de 30 minutos: “Perfuração-Instalação-Cura”

A versão Coil Rebar suporta a instalação contínua mecanizada, aumentando a eficiência em 400%

5.3 Durabilidade Excepcional

A camada de resina forma uma barreira contra a corrosão com uma vida útil superior a 20 anos

Resistência à fadiga: >90% de retenção de força após 2 milhões de ciclos de carga

5.4 Ecológico e seguro

Formulação de resina ecológica com emissão zero de COV

Design antiestático (resistência à superfície < 1×10⁸Ω)

6. Campos de Aplicação

6.1 Engenharia Subterrânea

Apoio rodoviário para minas de carvão (60% de quota de mercado)

Suporte inicial para túneis de metro

Reforço de túneis hidráulicos

6.2 Engenharia Geotécnica

Estabilização de taludes de emergência

Suporte temporário para fosso de escavação

Manutenção de sobrecarga em trabalhos de mineração

6.3 Aplicações Especiais

Ancoragem para rocha envolvente de central nuclear (requer barras de aço e betão de aço inoxidável)

Suporte resistente à corrosão para túneis submarinos (vergalhões de reforço revestidos a epóxi)

Estudo de caso: Um projeto de um túnel no Rio Yangtze utilizou âncoras de resina de Φ22 mm + materiais de origem local da CMC Rebar Near Me, atingindo um recorde de construção de 25 m de avanço diário.

7. Instalação e Utilização

7.1 Procedimento Padrão de Construção

Perfuração e posicionamento: disposição da estação total, desvio do diâmetro do furo ≤±2 mm

Limpeza de furos: sopro de ar de alta pressão (necessário drenagem quando existe um elevado teor de humidade)

Injeção de resina: cartuchos de resina Z2355 (combinação de tipos de presa rápida/média/lenta)

Instalação da haste: ligue a cabeça de mistura ao equipamento de perfuração para avanço rotacional (300 rpm)

Aperto do tabuleiro: aplicar pré-carga de 50-80 kN após 30 minutos

7.2 Pontos Críticos de Controlo

Sensibilidade à temperatura da resina: pré-aqueça os cartuchos abaixo dos 5°C

A instalação de varões em bobina requer equipamento dedicado de alimentação contínua de barras

Aumentar a dosagem de argamassa em 20% em formações rochosas fraturadas

7.3 Critérios de aceitação

Ensaio de arranque: realizado após 72 horas; deslocamento ≤ 2 mm/10 kN

Inspeção por infravermelhos: verifique a cura uniforme da resina

8. Controlo de Qualidade e Padrões

8.1 Sistema de Garantia de Qualidade de Processo Completo

Matérias-primas: Aço em conformidade com a norma GB/T1499.2-2018; Resina certificada pela REACH

Processo de produção: Teste de correntes de Foucault em linha (taxa de deteção de defeitos ≥99,7%)

Inspeção final: teste de calibre 100% de rosca passa/não passa

8.2 Certificações Principais

Certificação de Segurança de Mina de Carvão: Marca MA/KC

Norma internacional: EN1537:2013 Norma de haste de ancoragem

Certificação Sísmica: Em conformidade com o Código Sísmico GB50011-2010

8.3 Rastreabilidade da Qualidade

Códigos exclusivos gravados a laser em cada lote de corpos de haste

Cartuchos de resina embalados em papel de alumínio selado a vácuo (prazo de validade de 18 meses)

9. Fornecimento e Serviços

9.1 Soluções de fornecimento flexíveis

Stock padrão: componentes padrão de varões CMC Φ18-22mm perto de mim (entrega em 24 horas na região do Delta do Rio Yangtze)

Soluções personalizadas: varões de ancoragem de grandes dimensões de Φ40 mm de diâmetro (requer um ciclo de produção de 15 dias)

Solução de varão em bobina: inclui equipamento de instalação contínua montado em veículo

9.2 Serviços de Valor Acrescentado

Orientação técnica no local: demonstração liderada por um engenheiro para a instalação da primeira peça

Gestão Digital: Plataforma de monitorização de carga âncora baseada na nuvem

Resposta a emergências: cobertura de serviço regional de 2 horas

9.3 Garantia do ciclo de vida completo

Garantia de qualidade de 5 anos

Software de cálculo de ancoragem gratuito

Serviço de reciclagem de varões de ancoragem em fim de vida útil
